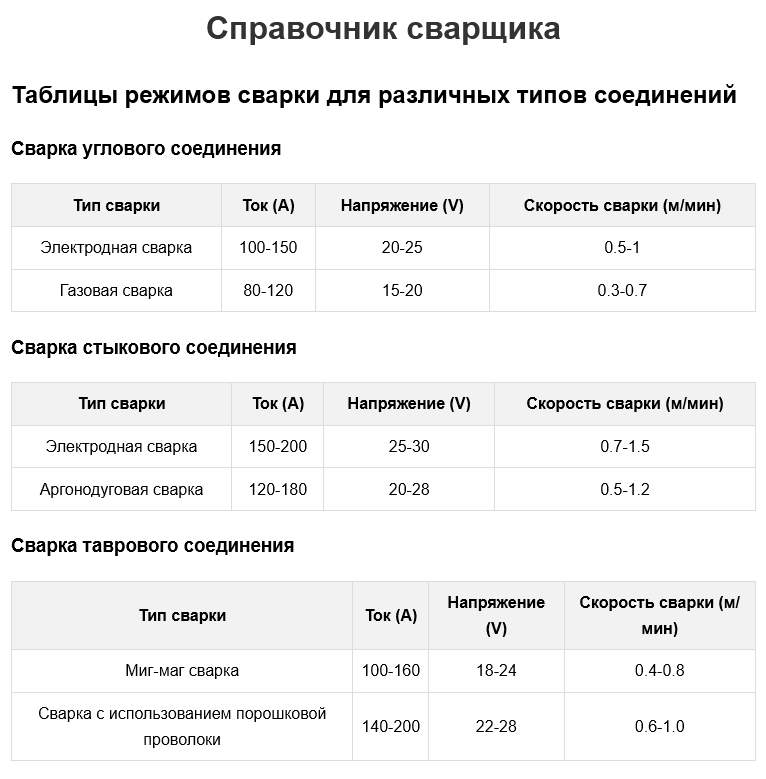

Справочник сварщика: таблицы режимов сварки для всех типов соединений
Каждый сварщик, от новичка до профи, время от времени заглядывает в справочник. Невозможно держать в голове все цифры: какой ток нужен для электрода 3 мм при вертикальном положении? Какой режим для сварки таврового соединения? Какой зазор оставлять между кромками?
Этот материал — ваш компактный справочник. Мы собрали основные таблицы режимов сварки для ручной дуговой сварки (MMA) и полуавтомата (MIG/MAG) в удобном виде. Сохраните статью в закладки — она не раз выручит в мастерской.
1. Режимы сварки: что это и из чего складываются?
Режим сварки — это совокупность параметров, обеспечивающих получение качественного шва. Основные из них:
-
Сила сварочного тока (А) — главный параметр.
-
Напряжение дуги (В) — на бытовых инверторах обычно не регулируется отдельно.
-
Скорость сварки (м/ч) — зависит от навыка.
-
Род тока и полярность (прямая или обратная).
-
Диаметр электрода (мм).
Для начинающих достаточно правильно подобрать ток под электрод и толщину металла. Профессионалы учитывают также тип соединения и пространственное положение.
2. Таблицы режимов для ручной дуговой сварки (MMA)
Таблица 1: Выбор тока по диаметру электрода и положению шва
| Диаметр электрода, мм | Ток для нижнего положения, А | Ток для вертикального/потолочного, А |
|---|---|---|
| 1.6 | 30–50 | 25–40 |
| 2.0 | 50–70 | 45–60 |
| 2.5 | 70–100 | 60–85 |
| 3.0 | 110–140 | 90–120 |
| 4.0 | 150–190 | 130–170 |
| 5.0 | 200–260 | 170–220 |
Примечание: для вертикальных и потолочных швов ток уменьшают на 10–20%, чтобы жидкий металл не вытекал из ванны.
Таблица 2: Ток для разных типов соединений (сталь, нижнее положение)
| Тип соединения | Толщина металла, мм | Диаметр электрода, мм | Рекомендуемый ток, А |
|---|---|---|---|
| Стыковое (V-образная разделка) | 3–4 | 2.5 | 80–90 |
| Стыковое (V-образная разделка) | 5–6 | 3.0 | 120–140 |
| Стыковое (без разделки) | 2–3 | 2.0 | 50–60 |
| Угловое (полка 3–4 мм) | 3–4 | 2.5 | 75–85 |
| Угловое (полка 5–6 мм) | 5–6 | 3.0 | 110–130 |
| Тавровое (с двух сторон) | 4–5 | 2.5 | 80–100 |
| Нахлёсточное | 2–3 | 2.0 | 50–70 |
Таблица 3: Режимы сварки углеродистых сталей электродами АНО-21 и УОНИ 13/55
| Марка | Диаметр, мм | Ток, А | Полярность | Применение |
|---|---|---|---|---|
| АНО-21 | 2.0 | 50–70 | Любая* | Тонкий металл |
| АНО-21 | 2.5 | 70–100 | Любая* | Основной для дома |
| АНО-21 | 3.0 | 110–140 | Любая* | Толстый металл |
| УОНИ 13/55 | 2.5 | 70–90 | Обратная | Ответственные швы |
| УОНИ 13/55 | 3.0 | 110–130 | Обратная | Балки, трубы |
| УОНИ 13/55 | 4.0 | 150–170 | Обратная | Толстостенные конструкции |
*Для АНО предпочтительна прямая полярность на толстом металле.
3. Таблицы режимов для полуавтомата (MIG/MAG) — справочно
Хотя основная аудитория сайта — владельцы инверторов MMA, добавим базовые режимы для полуавтомата (пригодится тем, кто планирует расширять парк оборудования).
Таблица 4: Режимы сварки проволокой 0.8 мм (сталь, CO₂ или смесь)
| Толщина металла, мм | Ток, А | Напряжение, В | Вылет проволоки, мм | Расход газа, л/мин |
|---|---|---|---|---|
| 0.8–1.0 | 40–60 | 16–18 | 10–12 | 8–10 |
| 1.0–1.5 | 60–90 | 18–20 | 10–15 | 10–12 |
| 1.5–2.0 | 90–120 | 19–21 | 12–15 | 10–15 |
| 2.0–3.0 | 120–160 | 21–23 | 15–18 | 12–15 |
| 3.0–4.0 | 160–200 | 23–25 | 15–20 | 15–18 |
Таблица 5: Режимы сварки алюминия MIG (проволока 1.0–1.2 мм, аргон 100%)
| Толщина, мм | Ток, А | Напряжение, В | Подача проволоки, м/мин | Расход аргона, л/мин |
|---|---|---|---|---|
| 1.5–2.0 | 80–110 | 19–21 | 4–5 | 14–18 |
| 2.0–3.0 | 110–150 | 21–23 | 5–6 | 16–20 |
| 3.0–4.0 | 150–180 | 23–25 | 6–7 | 18–22 |
4. Как рассчитать режим сварки, если нет таблицы под рукой?
Существует несколько эмпирических формул, которые работают для MMA на обычной стали.
Формула для тока (нижнее положение):
I = k × d, где:
-
I — сила тока (А)
-
d — диаметр электрода (мм)
-
k — коэффициент (обычно 35–40 для электродов 2–4 мм)
Пример: для d = 3 мм, I = 40 × 3 = 120 А. Это среднее значение.
Уточнение:
-
Для d = 2 мм, k = 30–35
-
Для d = 2.5 мм, k = 35–40
-
Для d = 3–4 мм, k = 40–45
-
Для d > 4 мм, k = 45–50
Выбор диаметра электрода по толщине металла:
d = (S / 2) + 1, где S — толщина металла в мм.
Пример: S = 5 мм → d = (5/2) + 1 = 3.5 мм. Ближайший стандартный — 3 мм или 4 мм.
Упрощённо для новичков:
-
S = 1–2 мм → d = 2 мм
-
S = 2–4 мм → d = 2.5 мм
-
S = 4–7 мм → d = 3 мм
-
S = 7–10 мм → d = 4 мм
Скорость сварки (ориентировочно):
Для MMA — 10–30 м/ч (0.3–0.8 см/сек). Проще контролировать визуально: ванна вытянутая, но не рвётся.
5. Режимы сварки в зависимости от пространственного положения
Один и тот же электрод при разных положениях требует разного тока.
| Положение | Изменение тока относительно нижнего | Особенности |
|---|---|---|
| Нижнее | 100% (база) | Максимальный ток |
| Горизонтальное | 85–90% | Дугу вести с небольшим наклоном |
| Вертикальное (снизу вверх) | 80–85% | Короткая дуга, угол 45–60° |
| Вертикальное (сверху вниз) | 70–80% | Только с целлюлозными электродами |
| Потолочное | 70–80% | Очень короткая дуга, минимальный ток |
6. Как выбрать режим для разных типов разделки кромок
Стыковые соединения
| Толщина металла, мм | Тип разделки | Зазор, мм | Притупление, мм | Угол разделки | Число проходов |
|---|---|---|---|---|---|
| 1–3 | Без разделки | 0–0.5 | — | — | 1 |
| 4–6 | V-образная | 1–2 | 1–2 | 60–70° | 1–2 |
| 7–12 | V-образная | 2–3 | 2–3 | 60–70° | 2–3 (корневой + заполняющий) |
| 13–20 | X-образная (с двух сторон) | 2–3 | 2–3 | 60–70° с каждой стороны | 3–5 |
Угловые и тавровые соединения
| Катет шва, мм | Толщина полок, мм | Диаметр электрода, мм | Ток, А | Число проходов |
|---|---|---|---|---|
| 3 | 3–4 | 2.5 | 70–80 | 1 |
| 4 | 4–5 | 3.0 | 100–120 | 1 |
| 5 | 5–6 | 3.0 | 110–130 | 1 (или 2 с колебаниями) |
| 6 | 6–8 | 4.0 | 140–160 | 2 |
| 8 | 8–10 | 4.0 | 150–170 | 2–3 |
7. Режимы сварки цветных металлов и чугуна (кратко)
Нержавеющая сталь (электроды ОЗЛ-6, ЦТ-28)
| Диаметр электрода, мм | Ток, А | Полярность | Примечание |
|---|---|---|---|
| 2.0 | 35–50 | Обратная | Короткая дуга |
| 2.5 | 60–80 | Обратная | Не перегревать |
| 3.0 | 80–110 | Обратная | Минимум брызг |
Чугун (электроды ЦЧ-4, ОЗЧ-2)
| Диаметр, мм | Ток, А | Полярность | Особенности |
|---|---|---|---|
| 2.5 | 70–90 | Прямая | «Холодная» сварка |
| 3.0 | 100–120 | Прямая | Короткие участки |
| 4.0 | 130–150 | Прямая | С подогревом детали до 300°C |
Алюминий (электроды ОЗА-2 — редко, лучше TIG)
При использовании электродов ОЗА-2:
-
Ток: 80–110 А для 3 мм
-
Полярность: обратная
-
Обязательна прокалка электродов
8. Как проверить, правильно ли выбран режим?
Опытный сварщик определяет правильность режима по внешним признакам:
| Признак | Режим |
|---|---|
| Ровное жужжание, ванна подвижная, шлак легко отходит | ✅ Идеально |
| Электрод прилипает, дуга гаснет | ⚠️ Ток мал |
| Громкий треск, сильное разбрызгивание, глубокие подрезы | ⚠️ Ток велик |
| Шов узкий, высокий, с чешуйками | ✅ Нормально для MMA |
| Шов широкий, плоский, с наплывами | ⚠️ Ток велик или скорость мала |
| На обратной стороне проплавление валиком | ✅ Отлично для стыка |
Заключение
Этот справочник — не догма, а база. Каждый инвертор, партия электродов, даже конкретный мастер дают отклонения в 5–10 А. Поэтому всегда начинайте с табличных значений, делайте пробный шов на черновой пластине и корректируйте ток.
Сохраните эту статью в закладки браузера или распечатайте и повесьте в мастерской. Она сэкономит вам часы поиска информации в интернете.
