Чем свертные (разрезные) втулки лучше обычных подшипников качения

В мире современной механики и машиностроения выбор типа опоры для вращающегося вала является одним из ключевых инженерных решений, напрямую влияющих на долговечность, ремонтопригодность и экономическую эффективность оборудования. Долгие годы безраздельное господство подшипников качения казалось незыблемым: шариковые и роликовые узлы стали символом надежности и точности. Однако с развитием технологий обработки металлов и ужесточением требований к сервисному обслуживанию все более весомую конкуренцию им составляют так называемые свертные, или разрезные, втулки. Чтобы понять, почему в ряде узлов они оказываются предпочтительнее, необходимо выйти за рамки привычных стереотипов и рассмотреть физику работы, экономику эксплуатации и инженерную логику применения этих двух типов соединений.

Прежде всего, стоит определить принципиальное различие в геометрии контакта. Подшипник качения передает нагрузку через точечный (в шариковых) или линейный (в роликовых) контакт между телами качения и дорожками колец. Эта точечная нагрузка создает колоссальные напряжения сдвига в поверхностном слое металла. Свертная втулка, напротив, охватывает вал по всей своей внутренней поверхности, обеспечивая равномерное распределение давления по значительной площади. Именно этот фундаментальный фактор заставляет инженеров все чаще отказываться от подшипников в пользу разрезных гильз в условиях высоких статических и ударных нагрузок. Огромное контактное напряжение в подшипниках качения является их ахиллесовой пятой: при перегрузках или недостаточной смазке происходит хрупкое разрушение микронеровностей, ведущее к питтингу и выкрашиванию. Втулка же при перегрузке просто работает в упругой области деформации, а при грамотном подборе зазоров не теряет своих свойств даже при значительных отклонениях соосности.

Рассмотрим аспект вибраций и шума. В любом механизме подшипник качения является генератором высокочастотной вибрации. Даже идеально изготовленный сепаратор, даже высший класс точности не могут устранить микропроскальзывания тел качения в момент входа и выхода из зоны нагружения. Эта вибрация передается на корпус и фундамент, снижая ресурс сопряженных деталей и создавая акустический дискомфорт. В станкостроении это особенно критично: вибрации напрямую влияют на шероховатость обработанной поверхности. Свертная втулка, будучи статичной деталью, не имеет трущихся элементов внутри своего объема (если не считать вращательного движения вала по ее внутренней поверхности). Отсутствие сепаратора и тел качения полностью исключает пульсацию жесткости, свойственную подшипникам. Работа такого узла предельно плавная и бесшумная, что позволяет использовать свертные втулки в прецизионном оборудовании и бытовой технике премиум-класса, где уровень шума регламентируется жесткими нормами.

Не менее важным является вопрос сопротивления усталости. Ресурс подшипника качения рассчитывается по динамической грузоподъемности и жестко ограничен числом оборотов. Даже при идеальных условиях смазки в металле накапливаются микротрещины от циклического нагружения, что в итоге приводит к разрушению дорожек качения. Срок службы стандартного подшипника часто составляет несколько тысяч часов, после чего требуется дорогостоящая замена. Свертная втулка, выполненная из качественной бронзы или композитного материала с антифрикционными свойствами, не имеет ограничений по числу циклов нагружения в том смысле, в котором это свойственно подшипникам. Ее износ происходит постепенно, абразивно, без внезапных катастрофических разрушений. Она не «встает» враспор, не клинит резко. Это свойство прогрессирующего износа чрезвычайно ценно в аварийно опасных механизмах, где внезапная остановка вала из-за разрушения подшипника может привести к травмам или поломке всего агрегата.

Теперь перейдем к самому сильному козырю разрезных втулок – их монтажным характеристикам. Чтобы установить или демонтировать классический подшипник качения на длинный вал, необходимо либо использовать специализированный гидравлический пресс, либо нагревать подшипник в масляной ванне, либо применять индукционные нагреватели. Более того, если подшипник находится между двумя посадочными местами, его снятие становится настоящей проблемой, часто требующей разрезания колец болгаркой, что сопряжено с риском повреждения посадочного места вала. Свертная втулка решает эту проблему кардинально: она имеет продольный разрез. Благодаря этому разрезу втулка может быть сжата для уменьшения наружного диаметра при запрессовке или, наоборот, разжата для легкого надевания на вал. Монтаж производится без нагрева, без гигантских усилий, часто вручную, прямо на месте эксплуатации. Это позволяет производить замену втулки в полевых условиях, в стесненных пространствах, где домкраты и съемники просто невозможно разместить. Время простоя оборудования сокращается с нескольких часов до нескольких минут – это колоссальная экономия для непрерывных производств.

Однако особый интерес представляет работа свертных втулок в условиях загрязненной среды. Подшипники качения крайне чувствительны к абразивным частицам. Попадание песка, пыли или металлической стружки между телами качения и кольцами приводит к абразивному износу и быстрому выходу из строя. Смазка загрязняется, сепаратор деформируется. Свертные втулки в этом плане более живучи. Они работают по принципу гидродинамической или граничной смазки, и микронные частицы грязи могут вдавливаться в более мягкий материал втулки, не повреждая стальной вал. Более того, многие современные разрезные втулки изготавливаются из самосмазывающихся материалов с твердыми включениями графита или молибдена. Даже при полном отсутствии внешней подачи масла они сохраняют работоспособность в течение некоторого времени, в то время как подшипник качения без смазки выходит из строя катастрофически быстро из-за схватывания металлов.

Стоит затронуть и тепловой режим работы. Подшипник качения генерирует значительное количество тепла из-за трения в сепараторе, трения тел качения о бортики колец и сопротивления смазки. Для мощных подшипников требуются системы принудительного охлаждения, масляные туманы или сложные циркуляционные системы. Разрезная втулка имеет большую поверхность теплоотвода, она плотно сидит в массивном корпусе и эффективно отводит тепло от вала. Количество выделяемого тепла в ней значительно ниже, так как площадь контакта огромна, а удельное давление в зоне трения мало. Это позволяет применять свертные втулки в высокоскоростных шпинделях, где нагрев является критическим фактором, влияющим на тепловые деформации и точность обработки.

Критически важно рассмотреть компенсацию износа. В подшипнике качения износ не регулируется. Когда появляется люфт, он либо остается до полного разрушения, либо требует немедленной замены всего узла. Разрезная втулка дает уникальную возможность регулировки радиального зазора. Благодаря наличию разреза и возможности сжатия, конструкция корпуса может предусматривать эксцентриковые кольца или винтовые стяжки, позволяющие подтянуть втулку к валу по мере ее износа. Это продлевает срок службы узла в несколько раз без демонтажа и токарной обработки вала. Фактически, одна свертная втулка при правильном обслуживании может пережить три-четыре смены подшипников качения, что делает ее сверхэкономичным решением для тяжелой техники.

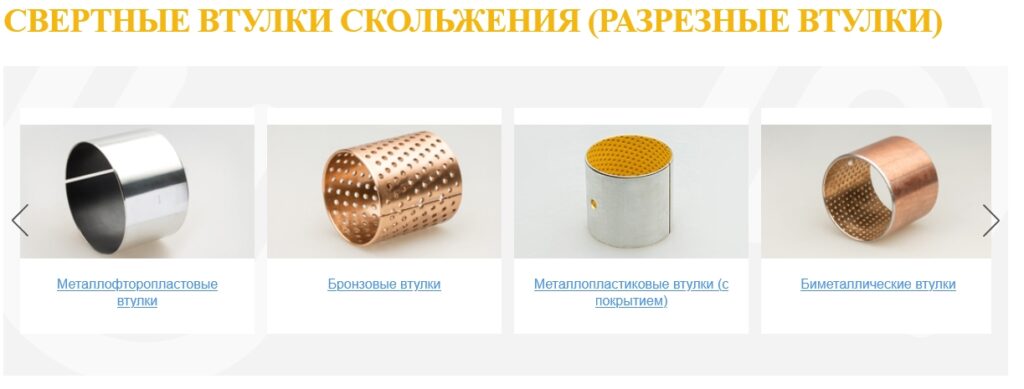

Отдельного разговора заслуживают антифрикционные покрытия и материалы. Современная промышленность предлагает свертные втулки с полимерным покрытием PTFE, с дисульфидом молибдена, с керамическими наполнителями. Эти покрытия наносятся на внутреннюю поверхность и обеспечивают коэффициент трения, сопоставимый с коэффициентом трения подшипников качения (порядка 0,05–0,1), но при этом они не требуют обильной смазки. Это революционное решение для пищевой и медицинской промышленности, где смазочные материалы недопустимы из-за риска контакта с продуктом. Подшипник качения, даже закрытый, содержит смазку, которая может вытекать или испаряться, загрязняя среду. Свертная втулка с сухим покрытием абсолютно стерильна и экологична.

Говоря о прочности и жесткости, следует отметить, что разрезная втулка с определенной толщиной стенки работает как упругий демпфер, гасящий ударные импульсы. Вал, установленный в такой втулке, имеет большую площадь опоры, а значит, его прогиб под нагрузкой будет значительно меньше, чем при опоре на два узких шариковых подшипника. Жесткость узла возрастает, что прямо влияет на точность позиционирования в станках с ЧПУ и на стабильность хода в поршневых насосах. Подшипник качения является точечной опорой, которая создает концентрацию напряжений в вале; вал под такой опорой испытывает изгибные деформации, несмотря на кажущуюся жесткость подшипника. Свертная втулка распределяет усилие на большую длину, разгружая вал.

Теперь рассмотрим экономический аспект. Стоимость качественного подшипника качения высокого класса точности может быть очень высокой, особенно для крупногабаритных изделий. Свертная втулка, изготовленная методом расточки и продольного разрезания, обходится дешевле при сопоставимых размерах. Но главная экономия кроется не в цене самой детали, а в стоимости владения. Как уже упоминалось, монтаж без спецоборудования, отсутствие дорогих съемников, уменьшение времени простоя, продленный межремонтный интервал и возможность регулировки дают совокупный экономический эффект, который перекрывает первоначальную стоимость втулки. Для крупных производств с парком оборудования в сотни единиц переход на свертные втулки в узлах с низкими скоростями и высокими нагрузками позволяет сэкономить миллионы рублей на сервисном обслуживании.

Однако было бы нечестно утверждать, что свертные втулки лишены недостатков, но их грамотное сопоставление с подшипниками качения подчеркивает лишь сильные стороны. К примеру, критики говорят о высоком трении покоя. Да, статический коэффициент трения в втулке может быть выше, чем в подшипнике качения, но для механизмов с редким пуском и остановкой это не критично, а при наличии гидродинамического режима смазки (при вращении) трение становится минимальным. Также упоминают сложность точного центрирования, но современные конусные или фланцевые исполнения разрезных втулок полностью решают эту проблему.

Ключевое преимущество разрезных втулок проявляется в условиях нестационарных режимов работы: частые реверсы, рывковые нагрузки, знакопеременные усилия. В подшипниках качения при реверсе происходит удар тел качения о стенки сепаратора и дорожки, что вызывает дополнительный износ и появление зазоров. Свертная втулка работает одинаково стабильно в любом направлении вращения, ее масляный клин симметричен, а износ не зависит от частоты смены направления. Это делает разрезные втулки идеальным выбором для прессов, ножниц, манипуляторов и роботизированных рук.

Еще одним важным инженерным аспектом является способность свертных втулок воспринимать как радиальные, так и осевые нагрузки при условии применения соответствующих конструкций с буртами. В одном узле такая втулка может заменить сразу пару подшипников качения, например, радиальный и упорный. Комбинированные нагрузки хорошо воспринимаются благодаря массивной опорной поверхности. Это упрощает конструкцию редуктора, уменьшает его осевые габариты и снижает металлоемкость корпуса.

Рассмотрим проблему теплового расширения вала. Стальной вал при нагреве удлиняется, что для подшипников качения часто является проблемой, требующей установки плавающей опоры. Свертная втулка с продольным разрезом обладает упругостью, она способна компенсировать тепловое удлинение вала за счет незначительного изменения зазора в разрезе, не создавая при этом опасных осевых напряжений. Это упрощает температурные расчеты и делает узел более надежным в условиях резких перепадов температур, например, в целлюлозно-бумажной промышленности или в металлургии.

В контексте экологических требований и вопросов утилизации стоит отметить, что свертная втулка является мономатериальной деталью, ее легко переплавить или переработать. Подшипник качения – это сложное изделие из стали различных марок, с сепаратором из латуни или полимера, с остаточными смазками. Его переработка сложнее и дороже. Экологичность производства втулок также выше: для их изготовления требуется меньше технологических операций, меньше токарных резцов и меньше энергии, чем для производства высокоточных подшипников с их финишным шлифованием и суперфинишированием дорожек.

Рассмотрим конкретные примеры эксплуатации в горнодобывающей промышленности. Конвейерные ролики работают в условиях сильнейшей запыленности и абразивного воздействия. Подшипники качения там служат считанные недели. Замена свертной втулки в таком ролике позволяет увеличить ресурс работы до нескольких месяцев, причем ремонт заключается лишь в очистке вала и установке новой втулки, без сложного прессового оборудования. Аналогичная картина наблюдается в сельскохозяйственной технике: сеялки, культиваторы, комбайны – везде, где есть грязь и вибрации, разрезные втулки демонстрируют высочайшую живучесть.

В гидравлических насосах и мотор-редукторах использование свертных втулок вместо подшипников качения позволяет увеличить рабочий объем и давление за счет уменьшения радиального зазора и повышения объемного КПД. Минимальные зазоры между втулкой и валом снижают перетекание жидкости из полости нагнетания во всасывающую полость. Подшипник качения не может обеспечить такой герметичности, так как его конструкция требует наличия зазоров для тел качения.

Отдельного внимания заслуживает и ремонтопригодность валов. В случае выработки вала под подшипник качения (появление рисок или овальности) вал необходимо протачивать и наплавлять, либо изготавливать новый, что дорого и долго. Свертная втулка менее критична к состоянию поверхности вала. Более того, существуют так называемые ремонтные втулки с увеличенной толщиной стенки, позволяющие восстанавливать геометрию узла без механической обработки самого вала, просто за счет установки новой втулки с иным внутренним диаметром. Это спасает уникальное дорогостоящее оборудование от списания.

Подводя итог этому всестороннему сравнению, следует однозначно признать: свертные разрезные втулки не являются прямым конкурентом подшипникам качения в области высокоскоростных и прецизионных вращений с малыми моментами трения, где необходимы минимальные потери на трение. Однако в подавляющем большинстве промышленных узлов – с низкими и средними скоростями, тяжелыми нагрузками, загрязненной средой, требованием быстрого ремонта и минимального обслуживания – свертные втулки превосходят подшипники качения по комплексу эксплуатационных параметров. Они надежнее, долговечнее, дешевле в обслуживании, бесшумнее и более устойчивы к аварийным режимам. Именно эти качества делают разрезные втулки всё более популярным решением у конструкторов новой техники и у сервисных инженеров, отвечающих за бесперебойную работу производства. Понимание этих преимуществ помогает сделать осознанный выбор, ориентированный не на слепое следование традициям, а на трезвый инженерный расчет и экономическую целесообразность в каждом конкретном случае. Будущее механики – за гибридными решениями и умным применением каждого типа опоры, но свертная втулка уверенно завоевывает свою нишу как король низких скоростей и высоких моментов, обеспечивая технологический суверенитет и эффективность промышленности.
